飲食店やレストランなどの厨房排気に適した消臭装置。排気ダクトに吹出ノズルを差し込むだけ、臭い問題に素早く対応できます。
気体の消臭剤のため圧力損失がなく設置も簡単。調理臭を効果的に消臭します。
- 導入事例
- イタリアンレストラン
- 焼肉店（ロースター排気）
- 中華料理店
- 居酒屋
- コンビニ・スーパー（フライヤー排気）
- とんかつ屋（フライヤー排気）
- 焼き鳥屋
- ファミリーレストランなど
中和消臭について設置方法

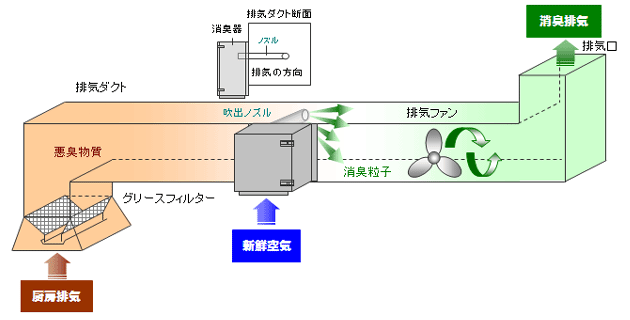

Ⅰ.ダクト側面取付型DC-4SⅡ・DC-6SⅡ
★角ダクト・丸ダクトどちらにも設置可能です

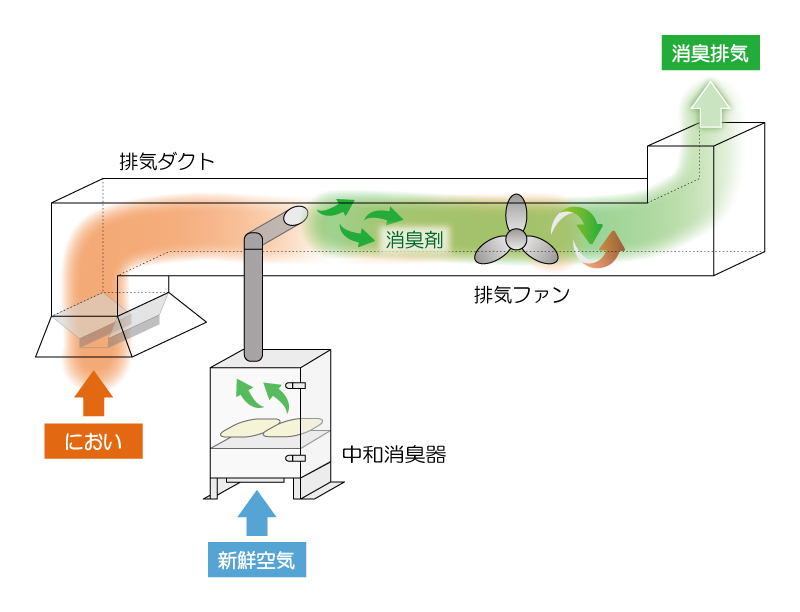

Ⅱ.天吊・床置型（ダクト負圧側接続）DC-4Y・DC-4MT・DC-6Y・DC-6MT

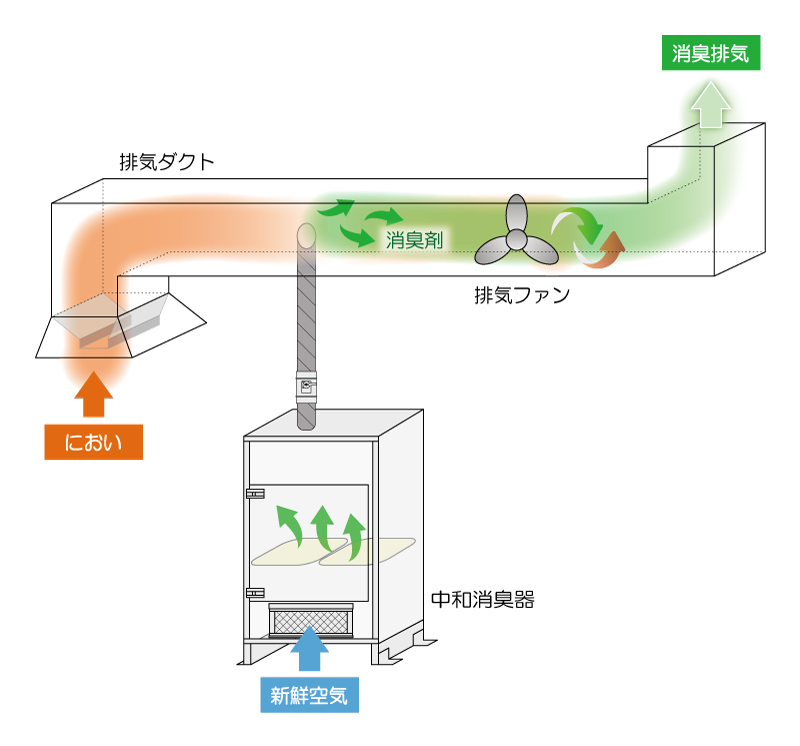

Ⅲ.天吊・床置型（ダクト負圧側接続）DC-12S・DC-12ST
Ⅳ.天吊･床置型(ダクト正圧側接続）DC-4FT・DC-6FT

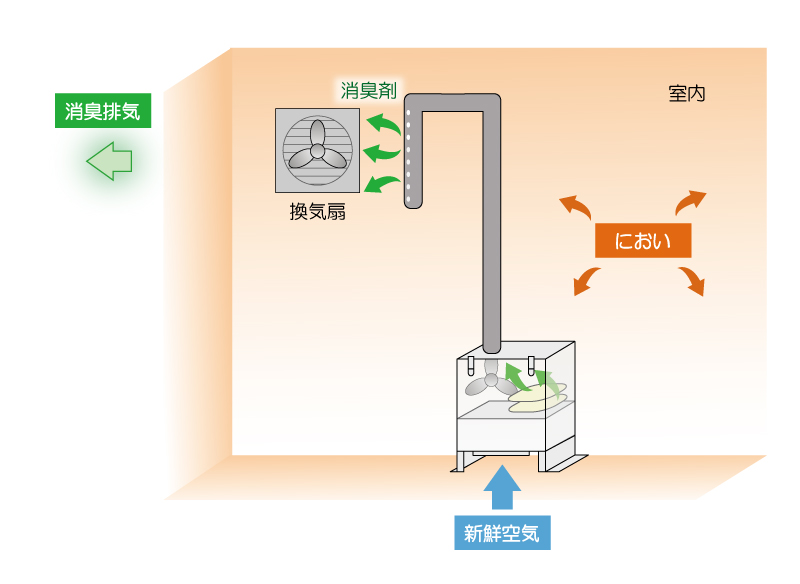

Ⅴ.床置型(排出口出口接続）DC-4FT・6FT
Ⅱ、Ⅲ、Ⅳの標準品はスパイラルダクトに接続しますが、塩ビ管に接続する機種もご用意できます。その際、消臭器を塩ビ配管仕様でご注文ください。
排気中のオイルミストが多い場合には消臭効果が下がります。できるだけオイルミストを90%以上除去できるグリースフィルターをご使用ください。
機器仕様
中和消臭器 DCシリーズは、現場の臭気排出強度（OER＝排気風量（m3/分）×臭気濃度）に対応できる機種を選びます。
また、大きく分けて「排気ファンの運転と連動して消臭剤が発散するタイプ」と「タイマー設定中のみ消臭剤が発散するタイプ」がございます。各機種の仕様は下記一覧を参照ください。
1.機器OER：80,000まで
| 機種 | DC-4SⅡ | DC-4Y | DC-4MT | DC-4FT |
|---|---|---|---|---|
| 機器タイプ | 排気ファンの運転と連動して消臭剤が発散するタイプ | タイマー設定中のみ消臭剤が発散するタイプ | ||
| ダンパー | チャッキダンパー | モーターダンパー | ||
| タイマー | なし | あり | ||
| ファン | なし | あり | ||
| 外形寸法（mm） | 303×203×316H | 303×203×450H | 423×253×540H | |
| 重量 | 8kg | 14kg | 16kg | |
| 材質 | SUS304 | |||
| 電源 | 不要 | 1Φ 100V 2/2W | 1Φ 100V 47/57W | |
| 通過風量 | 0.5～2m3/分 | |||
| 機器OER | ～80,000 | |||
| 消臭剤最大収納数 | ～4袋 | |||
| ダクト接続 | 負圧側（直付） | 負圧側 | 負圧・正圧どちらも可 | |
※標準：スパイラル配管仕様、特注：塩ビ配管仕様（DC-4SⅡ以外）
※吹出ノズル等の部材は設置方法によって種類が変わります。
2.機器OER：120,000まで
| 機種 | DC-6SⅡ | DC-6Y | DC-6MT | DC-6FT |
|---|---|---|---|---|
| 機器タイプ | 排気ファンの運転と連動して消臭剤が発散するタイプ | タイマー設定中のみ消臭剤が発散するタイプ | ||
| ダンパー | チャッキダンパー | モーターダンパー | ||
| タイマー | なし | あり | ||
| ファン | なし | あり | ||
| 外形寸法（mm） | 303×203×396H | 303×203×530H | 423×253×620H | |
| 重量 | 10kg | 17kg | 19kg | |
| 材質 | SUS304 | |||
| 電源 | 不要 | 1Φ 100V 2/2W | 1Φ 100V 47/57W | |
| 通過風量 | 0.5～2m3/分 | |||
| 機器OER | ～120,000 | |||
| 消臭剤最大収納数 | ～6袋 | |||
| ダクト接続 | 負圧側（直付） | 負圧側 | 負圧・正圧どちらも可 | |
※標準：スパイラル配管仕様、特注：塩ビ配管仕様（DC-6SⅡ以外）
※吹出ノズル等の部材は設置方法によって種類が変わります。
3.機器OER：240,000まで
| 機種 | DC-12S | DC-12ST |
|---|---|---|
| 機器タイプ | 排気ファンの運転と連動して消臭剤が発散するタイプ | タイマー設定中のみ消臭剤が発散するタイプ |
| ダンパー | チャッキダンパー | モーターダンパー |
| タイマー | なし | あり |
| ファン | なし | |
| 外形寸法（mm） | 400×300×1000H | |
| 重量 | 34kg | 40kg |
| 材質 | SUS304 | |
| 電源 | 不要 | 1Φ 100V 2/2W |
| 通過風量 | 1～2m3/分 | |
| 機器OER | ～240,000 | |
| 消臭剤最大収納数 | ～12袋 | |
| ダクト接続 | 負圧側 | |
※標準：スパイラル配管仕様、特注：塩ビ配管仕様
※吹出ノズル等の部材は設置方法によって種類が変わります。
付属部品
- 吹出ノズル
- ダクト内に消臭剤を発散させるためのノズル。消臭器の設置方法に合わせて使用するノズルが変わります。（下表参照）
- ボリュームダンパー
- 消臭器の通過風量を調節するためのダンパー。DC-12S・STで使用します。消臭器とダクトの接続部分に必ず設置してください。
- 片落管
- スパイラルダクトで配管の場合にご用意ください。スパイラルダクトと吹出ノズルの接続に必要です。
- ノズルキット
- 吹出ノズルの固定に必要です。ノズルの材質に合わせてご用意ください。
| 商品名 | 型式 | 材質 | 仕様 | 設置方法 |
|---|---|---|---|---|
| 吹出ノズル | DCN-453Ⅱ | SUS | 45φ、300mm長 | Ⅰ |
| DCN-60Ⅱ | SUS | 50φ、600mm長 | Ⅱ | |
| PVC | ||||
| DCN-25F/25C | SUS | 50φ、250mm長 | Ⅳ | |
| PVC | ||||
| DCN-50C | PVC | 50φ、250mm長 (キャップ付) |
Ⅴ | |
| ボリュームダンパー | VD-100 | SUS | 100φ | Ⅲ |
| 鋼板 | ||||
| PVC | 100φ、両端ソケット型 | |||
| 片落管 | - | SUS | 100φ×50φ | Ⅱ,Ⅳ |
| 亜鉛鋼板 | ||||
| ノズルキット | カラー＋キャップ | SUS | カラー | |
| PVC |
中和消臭器 DCシリーズの設置例
-
焼肉店「S」
排気ダクトに直付け可能
近隣から苦情を受け、排気臭の対策にDC-6SⅡを設置しました。ダクト内に吹出ノズルを差し込むだけなので、フィルターやブロックタイプの脱臭器と違って圧力損失もありません。
屋外のため雨避けを設けています。 -
寿司屋の厨房排気
お酢のツンとしたにおい角がとれる
寿司屋から発生するすし酢などのにおいが、給気口を通してエレベーター内に入り込んでしまうため、①排気ダクトの延長と②フィトンチッド消臭で臭気濃度を抑えました。
-
「M」病院 厨房排気
施設のイメージアップに
病院のレストラン臭。歩道付近に厨房の排気口があるため、歩行者に考慮して臭い対策をしました。排気ファンと連動して稼働する仕組みです。
-
洋菓子工場のにおい
新工場でも採用いただきました
焼き菓子を製造する洋菓子工場。クッキーやケーキなどの甘いにおいの対策が必要でした。
既存工場での実績が認められ、新工場にも脱臭装置を導入いただきました。 -
電子部品工場の溶剤臭
溶剤の臭い対策にも
電子部品製造工場から発生する溶剤臭。近隣からの苦情を受け、①排気口の位置を変更し、②排気を中和消臭しました。二つの対策でにおい問題を確実に改善します。
容易なメンテナンス
メンテナンスは定期的に消臭剤を交換するだけ簡単です。
中和消臭器には専用の植物精油消臭剤をご使用ください。DCシリーズは袋型タイプとなります。詳しくは中和消臭器の消臭剤をご覧ください。
