小～大容量まであらゆる排気の消臭、室内のにおい対策に。出入口の消臭エアカーテンとしてもご利用いただけます。ファン内臓タイプなのでダクト正圧側にも、広い室内にも消臭剤を吹き出すことが出来ます。設置や維持管理も簡単です。
- 導入事例
- 塗装・印刷インキ製造工場
- 自動車修理工場、鋳物工場
- 肥料製造工場、産業廃棄物施設
- 汚泥受入施設、生ゴミ焼却施設など
設置方法

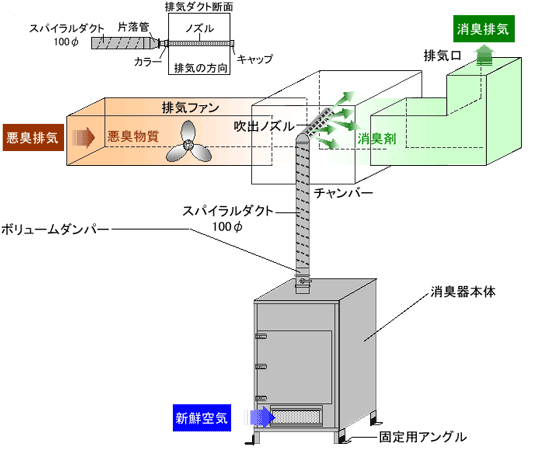

1.排気の消臭対策
排気ファンの後(ダクト正圧側)にノズルを挿入する場合は、チャンバーを設けてダクト内の風速を低下させる(3m/秒以下が望ましい)と、消臭剤と悪臭物質が接触・反応しやすくなります。
標準品はスパイラルダクトに接続しますが、特注で塩ビ管に接続する機種もご用意できます。

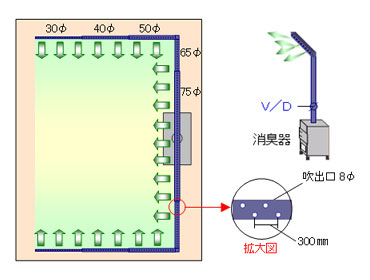

2.室内の消臭対策
室内を囲むように吹出口を配管します。
消臭器は塩ビ配管仕様でご注文ください。
3.エアカーテン方式で消臭
エアカーテンに組込み、出入口でにおいを消臭。単独で配管設置することも出来ます。
仕様

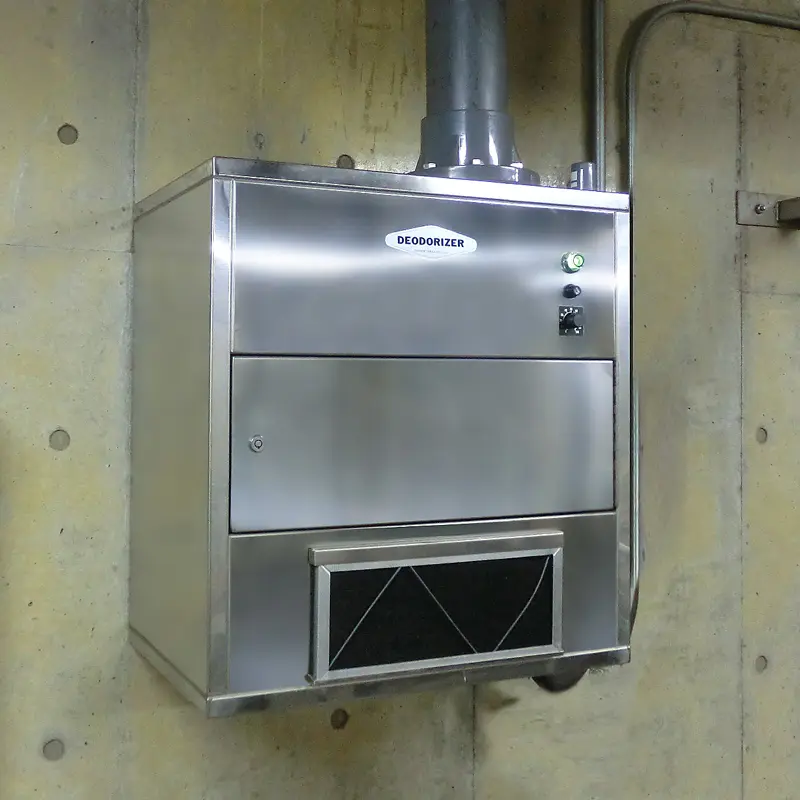

- 1.VFD-SRXシリーズ（モーターダンパー、ファン付）
- 電源ON時に消臭剤を発散するタイプ。（※VFD-1010SRXのみ風量可変ファン）
-
型式 寸法(mm) 重量
（kg）材質 通過風量
(最大値50/60Hz)電源
消費電力VFD- 1010SRX 605×400×850 40 SUS
3042.3/2.6m³/分 1φ100V 50/60W 1020SRX 605×400×1220 52 4.5/5.5m³/分 1φ100V 155/220W 1030SRX 605×400×1420 57 1050SRX 605×400×1820 72 8/9m³/分 1φ100V 345/555W 1070SRX 820×570×1620 92 1100SRX 1100×400×1820 135 16/18m³/分 1φ100V 690/1110W - 2.VFD-SRXTシリーズ（モーターダンパー式、ファン、タイマー付）
- タイマー設定中のみ消臭剤を発散するタイプ。（※VFD-1010SRXTのみ風量可変ファン）
タイマー付は、モーターダンパーの制御に電源が必要となります。
-
型式 寸法(mm) 重量
（kg）材質 通過風量
(最大値50/60Hz)電源
消費電力VFD- 1010SRXT 605×400×850 40 SUS
3042.3/2.6m³/分 1φ100V 53/63W 1020SRXT 605×400×1220 52 4.5/5.5m³/分 1φ100V 158/223W 1030SRXT 605×400×1420 57 1050SRXT 605×400×1820 72 8/9m³/分 1φ100V 348/558W 1070SRXT 820×570×1620 92 1100SRXT 1100×400×1820 135 16/18m³/分 1φ100V 693/1113W
付属部品
- 吹出ノズル
- ダクト内に消臭剤を発散させるためのノズル。ノズルの本数はダクト幅に合わせて選定ください。（約300mmに1本必要）
ノズルの挿入方向は、悪臭物質と消臭剤の接触効率を考慮して長手方向が望ましい。ノズルの長さはダクトに合わせて切断し、調整してください。
- ボリュームダンパー
- 消臭器の通過風量を調節するためのダンパー。消臭器とダクトの接続部分に必ず設置してください。
- 片落管
- スパイラルダクトで配管の場合にご用意ください。スパイラルダクトと吹出ノズルの接続に必要です。
- ノズルキット
- 吹出ノズルの固定に必要です。ノズルの材質、本数に合わせてご用意ください。
| 商品名 | 型式 | 材質 | 仕様 |
|---|---|---|---|
| 吹出ノズル | DCN-60 | SUS | 50φ、600mm長 |
| PVC | |||
| DCN-100 | SUS | 50φ、1000mm長 | |
| PVC | |||
| ボリュームダンパー | VD-100 | SUS | 100φ |
| 鋼板 | |||
| PVC | 100φ、両端ソケット型 | ||
| 片落管 | - | SUS | 100φ×50φ |
| 亜鉛鋼板 | |||
| ノズルキット | カラー＋キャップ | SUS | カラー、キャップ |
| PVC |
消臭剤
中和消臭器には専用の植物精油消臭剤をご使用ください。VFD-SRX／SRXTシリーズは袋型タイプとなります。詳しくは中和消臭器の消臭剤をご覧ください。
