エントランスホール、パウダールームなどに最適な業務用の香り発散器PE-101STBPのご紹介

香り空間 > 業務用香り発散器 PE-101STシリーズ
香り発散器

業務用 香り発散器 PE-101STシリーズ

写真dd 空調用の香り発散器
香らせたい部屋のスペースや環境に合せて、いろいろな機器からお選び頂けます。
香り発散器 PE-101STシリーズはホテルや店舗のエントランスホール、ロビー、トイレなどに最適な業務用の香り発散器です。 香り成分を気化発散させ、空調や各箇所に設けた吹出口を通して室内全体に香りを届けます。

~50m2の室内に対応できる業務用の香り発散器です。
香り発散器 PE-101STシリーズは、専用配管を通して吹出口から室内に香りを拡げたり、空調ダクトに接続してブリーズラインから香りを発散させることができます。 本体は天井内に設置するので目立ちません。(別途点検口が必要となります。)更に広範囲の対応も可能です。ご相談下さい。

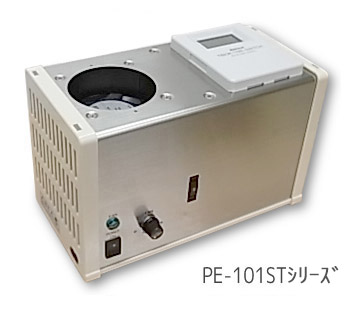

PE-101ST    pe-101st

実際の現場の状況によって使用する部材が変わります。詳細は下記までお気軽にお問い合わせ下さい。 こちらのお問合わせフォームやお電話でご相談を承ります。
IP電話 050-3732-4536   TEL 03-3369-1471


●仕様

 業務用香り発散器 PE-101STシリーズ  対象:室内 ~50m2

   ファン、タイマー付き

型式 寸法(mm) 重量 電源 対象面積 材質 価格
PE-101STBP
(専用配管)
385×153×321H 3kg 1φ 100V 28/32W ~ 50㎡ SUS304 ¥165,000
PE-101STB
(空調接続)
265×149×204H 1.8kg 1φ 100V 9/8W ~ 50㎡ SUS304 ¥125,000
PE-101ST
(個別設置)
265×149×204H 1.8kg 1φ 100V 9/8W ~ 50㎡ SUS304 ¥115,000

備 考
※価格は消費税別です。
※コード長 2.0m
※機器のみです。別途香りビーズをお買い求め下さい。
※香り発散器本体からの直管(20φ)が5m以上になる場合には、ファンの能力UPが必要です。
別途お問い合わせ下さい。

このページのTOPへ

●設置方法

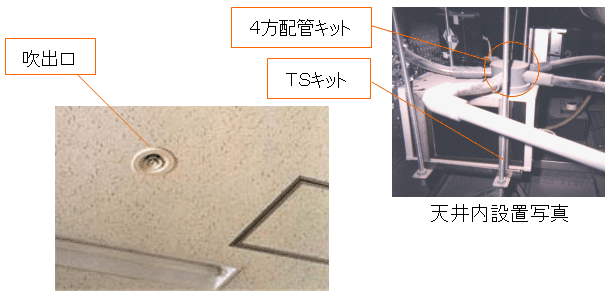

 ■専用配管方式 PE-101STBP

香り発散器を天井内に設置し、天井面に取付けたA型吹出口から香りを発散させます。 香り発散器とA型吹出口はVP管などで配管接続します。

専用配管方式

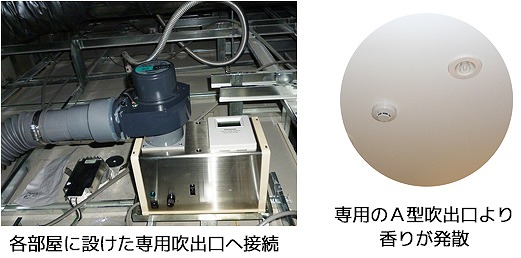

設置例 天井内設置

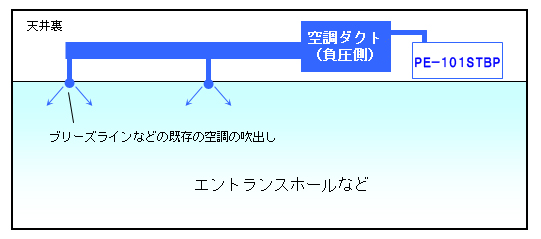

 ■空調接続方式 PE-101STB

香り発散器を空調ダクト(負圧側)に接続し、新鮮空気と共に香りを室内に発散させます。空調の流れにのって香りが広がるので、エリア全体に香りが届きやすい方法です。本体は天井内や機械室に設置します。

専用配管方式

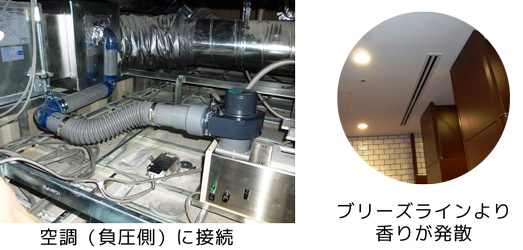

空調接続の例

 ■個別設置方式 PE-101ST

卓上設置あるいは壁や天井に取り付けて直吹きする方式。

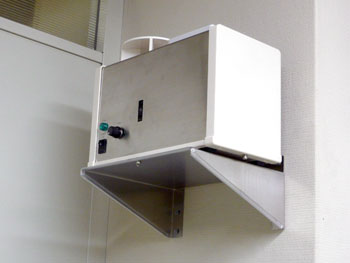

設置例 壁面取付け
壁面取付け

●部材


商品名 型式 材質 仕様/形状/用途
吹出口

(アネモ型)

A型吹出口

対象面積:
      ~ 40㎡
ABS 115φ,アイボリーホワイト
色指定 ※別注
115φ,メタリックP
115φ,ビス固定式(後付け用)
B型吹出口

対象面積:
      ~ 20㎡
70φ,アイボリーホワイト
色指定 ※別注
70φ,メタリック
配管キット 4方配管キット PVC TSソケット 20A,内径 26φ
6方配管キット TSソケット 13A,内径 18φ
配管アダプター(50A) 接続口 VP50
配管アダプターA フレキホース型
 4方,6方配管キット接続用
接続口 VUソケット,65A
配管アダプターB フレキホース型 VP50配管用
接続口 VP50
取付キット TSキット SUS 天井内設置用
TKキット 壁掛設置,天井取付

備 考  ※価格は消費税別です。

●詰め替え用香りビーズ

写真
※詰め替え用 香りビーズ「カートリッジ」は別ページをご参照下さい。
