フロアー全体に最適な業務用の香り発散器PE−102XATのご紹介

香り空間 > 業務用香り発散器 PE-102XAT
香り発散器

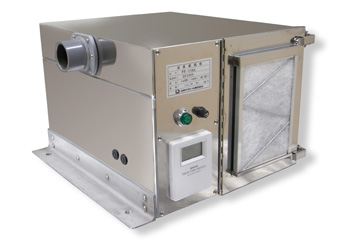

業務用 香り発散器 PE-102XAT

写真cc 空調用の香り発散器
香らせたい部屋のスペースや環境に合せて、いろいろな機器からお選び頂けます。 香り発散器 PE-102XATはホールやロビーなどフロアー全体に最適な業務用の香り発散器です。 香り成分を気化発散させ、各箇所に設けた吹出口を通して室内全体に香りを届けます。 専用の香りビーズを使うのでメンテナンスも簡単です。

空調や換気ダクト内に香りを発散させ、配管の通して吹出口から室内に香りが拡がります。 対象面積は〜100m2までとなります。更に広範囲の対応も可能ですので、ご相談下さい。

PE-102XAT PE-102XAT

実際の現場の状況によって使用する部材が変わります。詳細は下記までお気軽にお問い合わせ下さい。 こちらのお問合わせフォームやお電話でご相談を承ります。
IP電話 050−3732−4536   TEL 03−3369−1471


●仕様

 業務用香り発散器 PE-102XAT  対象:室内 〜100m2

     ファン、タイマー付き

型式 寸法(mm) 重量 電源 対象面積 材質 価格
PE-102XAT 382×453×306H 16kg 1φ 100V 45/46W ~ 100u SUS304 ¥440,000

備 考
※価格は消費税別です。
※機器のみです。別途香りビーズをお買い求め下さい。
※対象面積が広くなる場合、機器をカスタマイズして対応可能です。詳細はお問い合わせ下さい。

●設置方法

 ■専用配管方式

香り発散器を機械室、天井裏等に設置し、各部屋の天井面に設けた吹出口まで 配管接続する方法。本体は取付キット(TSキット)を使用して設置。 天井面に設置したA型吹出口にVP管などで配管接続します。

専用配管方式

 ■空調・換気システム組込方式

室内の空気を循環させている空調機に組込むことでフィトンチッドを拡散させます。組込方式は空調機や換気システムの種類によって設置方法が変わります。

専用配管方式

●電源、運転時間は、通常空調機と連動させます。

●フィルター通過後、エアハンドラー手前(負圧側)にノズルを挿入します。
 ※空調機械室の空気を吸込むタイプです。

●換気システム、新鮮空気(OA)が室内に送られる場合は外気取入れ口にノズルを挿入します。

 ■外調機組込方式

外調機ファン手前(負圧側)にノズルを挿入してフィトンチッドを吹き出す方法です。

専用配管方式

このページのTOPへ

●設置例

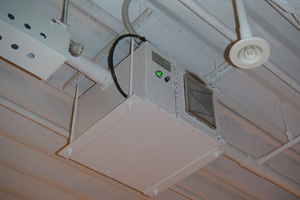

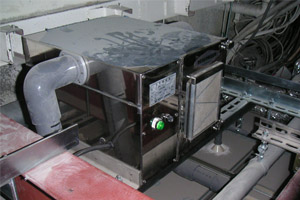

空調・換気システム組込方式 空調・換気システム組込方式

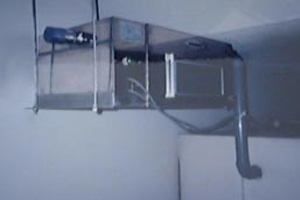

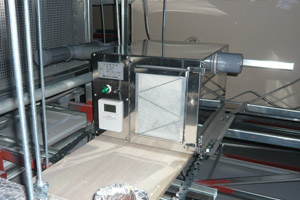

専用配管方式 外調機組込方式

  <吹出口のメリット>

●香りの発散量を吹出口でも調整できます。
 →器本体と吹出口の2段階調整です。それぞれの強さや広さに対応できます。

●設定いらずで、非常にスマート!
 →天井面に取付け、天井から香り成分(フィトンチッド)を拡散します。

●電源・運転時間は発散器で設定します。

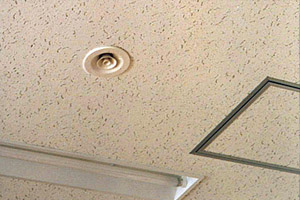

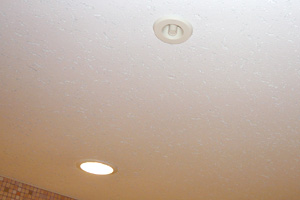

設置例 写真吹出口A 設置例 写真吹出口B

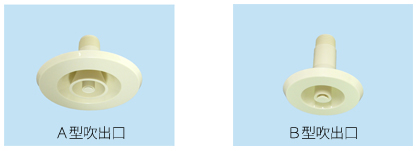

A型吹出口                              B型吹出口

●部材


商品名 型式 材質 仕様
ボールバルブ PVC 50φ,ソケット型
吹出口

(アネモ型)

A型吹出口

対象面積:~ 40u
ABS 115φ,アイボリーホワイト
色指定 別注@¥2,000UP
115φ,メタリック
115φ,ビス固定式(後付け用)
B型吹出口

対象面積:~ 20u
ABS 70φ,アイボリーホワイト
色指定 別注@¥1,500UP
70φ,メタリック
A型吹出口アダプター (後付け用) ※A型吹出口用のみ
ノズル DCN-60(VP) PVC 50φ,600mm
DCN-100(VP) 50φ,1000mm
ノズルキット カラー+キャップ PVC
交換フィルター PE-102・104用 ポリエステル/
モダアクリル
225×165×10mm(枠付き)
上記以外 350×150×15mm(枠付き)

備 考  ※価格は消費税別です。

写真 吹出口

●詰め替え用香りビーズ

写真
※詰め替え用 香りビーズ「カートリッジ」は別ページをご参照下さい。
