特殊活性炭で排気のにおいを脱臭

吸着式脱臭器（タンデム式）

吸着式脱臭器TDMシリーズ高湿度・高濃度の臭気をほぼ完璧（脱臭効果90%以上）に除去できる吸着式脱臭システム。特に排水処理施設、除害設備、浄化槽などの設備から出る硫化水素を主体とした下水臭に最も効果的な方式です。

下水臭対策には通常、酸性・中性・アルカリ性用と3種類の吸着剤を用意する必要がありましたが、当社の吸着式脱臭器では、どんな臭質にも対応可能なヨウ素炭を使用。このため吸着剤の充填層がコンパクトになり、脱臭器のファン容量も少なく済みます。

また、吸着剤通過後の残留臭気を、植物精油消臭剤で消臭する2段階（タンデム）方式。においをより確実に脱臭します。

吸着式脱臭器の種類

TDMシリーズには排気風量に合わせて2タイプあります。

TDM-CPタイプ
脱臭剤及び植物精油消臭剤共にメンテナンスが容易なカートリッジタイプ 処理風量：0.5～20m³／分
TDM-Aタイプ
機器に脱臭剤を直接充填するタイプ（植物精油消臭剤はカートリッジ型）処理風量：10～100m³／分
TDMシリーズ系統図

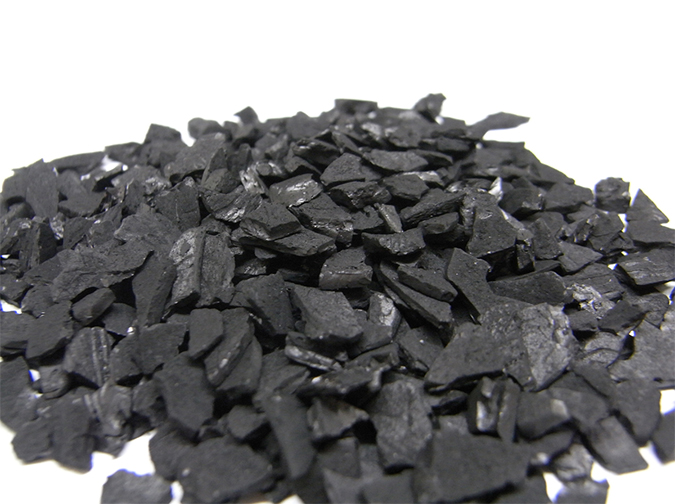

脱臭剤（吸着剤）

脱臭剤はヨウ素炭の他、一般臭気及び有機溶剤などの高分子臭気向けにヤシガラ活性炭、腐敗・発酵臭にデオケムCをご用意しております。対象臭気に合わせて最適な脱臭剤をお選びください。

脱臭剤仕様
商品名 ヨウ素炭 デオケムC ヤシガラ活性炭
原料 ヤシ殻破砕状活性炭・4～8メッシュ
添着剤 ヨウ素酸と無機酸 腐敗・発酵性臭気に効果的な化学成分 なし
特徴 悪臭物質の酸性、中性、アルカリ性を問わずに処理できるので1種類でコンパクトに設定できます。 通常活性炭では、臭気成分に含まれるアルデヒド類から酸が発生する欠点がありましたが、デオケムCはこれを解決しました。 一般的に使用されている活性炭です。物理的吸着で高分子物質の除去に適しています。
対象臭気 硫化水素などの硫黄系混合臭気やアンモニアなどの分子量の小さい臭気にも対応可能です。 コンポスト型生ゴミ処理装置から発生する乳酸、アンモニア臭の除去に適します。動物臭（ペット臭）もこちらがおすすめ。 塗装・印刷工場から発生する有機溶剤臭の除去に適します。

脱臭効果

ヨウ素炭
悪臭物質 原臭 処理臭 除去率
浄化槽 アンモニア 100 0.5 99.5%
硫化水素 13.7 <0.01 99.9%以上
メチルメルカプタン 3.64 <0.01 99.7%以上
厨房除害設備 硫化水素 43 <0.1 97.7%以上
下水処理場 硫化水素 53.58 0.129 99.98%以上
メチルメルカプタン 8.01 不検出 －
硫化メチル 0.79 不検出 －
二硫化メチル 0.08 不検出 －
単位：ppm(定量限界値）
デオケムC
悪臭物質 原臭 処理臭 除去率
生ゴミ処理機A アンモニア <0.1 <0.1 －
メチルメルカプタン 0.0462 <0.0002 99.5%以上
硫化メチル 0.0059 <0.0001 98.3%以上
アセトアルデヒド 2.03 0.100 95.1%
プロピオンアルデヒド 0.069 <0.002 97.1%以上
ノルマルブチルアルデヒド 0.404 0.004 99.0%
イソブチルアルデヒド 0.034 <0.002 94.1%以上
生ゴミ処理機B アンモニア 100 <0.2 99.8%以上
トリメチルアミン 1.6 <0.001 99.9以上
単位：ppm（定量限界値）

TDM-CPタイプ

脱臭剤が6.5kgずつカートリッジに入っています。交換作業はカートリッジごと取り換えるのでメンテナンスが簡単です。本体にファンを含みます。

吸着式脱臭器設置例1
【TDM-CPタイプ概略図】

TDM-CPシリーズ仕様
型式 処理風量 寸法(mm) 重量 電源 モーター出力
TDM-0.5CP 0.5m³/分 440×440×1475H 80kg 単相　100V 0.2kw
TDM-1CP 1m³/分 718×440×1475H 90kg
TDM-3CP 3m³/分 718×718×1525H 120kg 三相　200V
TDM-5CP 5m³/分 996×718×1661H 150kg 0.4kw
TDM-7CP 7m³/分 996×996×1720H 180kg 0.75kw
TDM-10CP 10m³/分 1274×996×1815H 200kg
TDM-15CP 15m³/分 1552×1274×1800H 240kg 1.5/1.0kw
TDM-20CP 20m³/分 1552×1552×1980H 310kg 2.2/1.5kw
【共通仕様】
脱臭剤使用量
型式 吸着剤（カートリッジ数） 植物精油消臭剤
TDM-0.5CP 13kg (1個×2段) 1個
TDM-1CP 26kg (2個×2段) 2個
TDM-3CP 52kg (4個×2段)
TDM-5CP 78kg (6個×2段)
TDM-7CP 117kg (9個×2段)
TDM-10CP 156kg (12個×2段)
TDM-15CP 260kg (20個×2段) 4個
TDM-20CP 325kg (25個×2段)
その他部材
型式 PVC V/D ミストセパレーター 相フランジTS型
本体用		 相フランジTS型
MI用
入口 出口 入口 出口
TDM-0.5CP 100φ MI-0.5 100φ 65φ 100φ 100φ
TDM-1CP MI-01
TDM-3CP 150φ MI-03 150φ 100φ 150φ 150φ
TDM-5CP 200φ MI-05 200φ 125φ 200φ 200φ
TDM-7CP MI-07 150φ
TDM-10CP 250φ MI-10 250φ 200φ 250φ 250φ
TDM-15CP MI-15
TDM-20CP 300φ MI-20 300φ 250φ 300φ 300φ

TDM-Aタイプ

脱臭剤を直接機器に充填します。CPタイプよりも排気風量が大容量の現場に向いています。排気ファンは別売りになります。

吸着式脱臭器設置例2
【TDM-Aタイプ概略図】

TDM-Aシリーズ仕様
型式 処理風量 寸法(mm) 重量
TDM-10A 10m³/分 1300×700×2000H 200kg
TDM-15A 15m³/分 1300×1000×2000H 240kg
TDM-20A 20m³/分 1300×1300×2000H 310kg
TDM-30A 30m³/分 1600×1300×2000H 380kg
TDM-40A 40m³/分 1900×1300×2000H 450kg
TDM-50A 50m³/分 1900×1600×2000H 530kg
TDM-60A 60m³/分 2100×1900×2000H 630kg
TDM-80A 80m³/分 2500×2000×2500H 800kg
TDM-100A 100m³/分 2500×3000×2500H 950kg
【共通仕様】
脱臭剤使用量
型式 吸着剤 植物精油消臭剤
TDM-10A 160kg 2個
TDM-15A 240kg 4個
TDM-20A 320kg
TDM-30A 480kg 6個
TDM-40A 640kg
TDM-50A 800kg
TDM-60A 960kg
TDM-80A 1280kg
TDM-100A 1600kg
その他部材
型式 PVC
ターボファン		 PVC
V/D		 ミスト
セパレーター		 相フランジTS型
本体用		 相フランジTS型
MI用
入口 出口 入口 出口
TDM-10A 3φ200V
1.5kw		 250φ MI-10 250φ 250φ 250φ 250φ
TDM-15A MI-15
TDM-20A 300φ MI-20 300φ 300φ 300φ 300φ
TDM-30A 3φ200V
2.2kw		 350φ MI-30 350φ 350φ 350φ 350φ
TDM-40A 3φ200V
3.7kw		 MI-40
TDM-50A MI-50
TDM-60A 400φ MI-60 400φ 400φ 400φ 400φ
TDM-80A 3φ200V
5.5kw		 MI-80 400□ 400□
TDM-100A MI-100 400×650 400×650
