工場排気の消臭におすすめの業務用中和装置

中和消臭器 VFD-N/TM(大容量・一次側)

各種工場や大風量の厨房排気など、あらゆる排気の臭い対策におすすめの消臭装置。

植物精油消臭剤による中和消臭で、悪臭の不快感も抑えながら効率よく消臭します。気体状でダクトに挿入するので面倒な制御や管理が要らず、後付け設置も簡単です。

大容量で電源不要!工場から排出されるニオイに
導入事例
食料品製造工場、給食センター
塗装・印刷インキ製造工場
自動車修理工場、鋳物工場
肥料製造工場など
ホテル、スーパー、病院などの厨房排気

消臭器の設置方法

排気ダクトの負圧側に消臭剤を吹出します。植物精油消臭剤は気体で発散。そのため、排気系統のエアの流れを利用して拡散できます。(電源不要)

標準品はスパイラルダクトに接続しますが、特注で塩ビ管に接続する機種もご用意できます。

中和消臭器 VFD-N/TMシリーズの設置例

「W」ホテル

ホテル厨房排気設置例メンテナンスもお任せください

ホテルの厨房排気臭。日本料理や中華料理など系統ごとに消臭器を設置しています。消臭効果とコストパフォーマンスが評価され採用に至りました。消臭剤はマイルドブレンドを中心に、料理の種類に合わせて変えています。

詳しく見る

動物愛護施設「N」

動物愛護施設「N」のページへ夏場に強くなる動物臭に

モルモット、ウサギからヒツジ、ヤギまで、施設内の動物のにおい対策。飼育舎の排気に設置しました。排気系統に合わせて3台の消臭器が稼働しています。

詳しく見る

「M」葬祭場

葬祭場排気消臭例風量が大きく敷地境界線から離れている排気向き

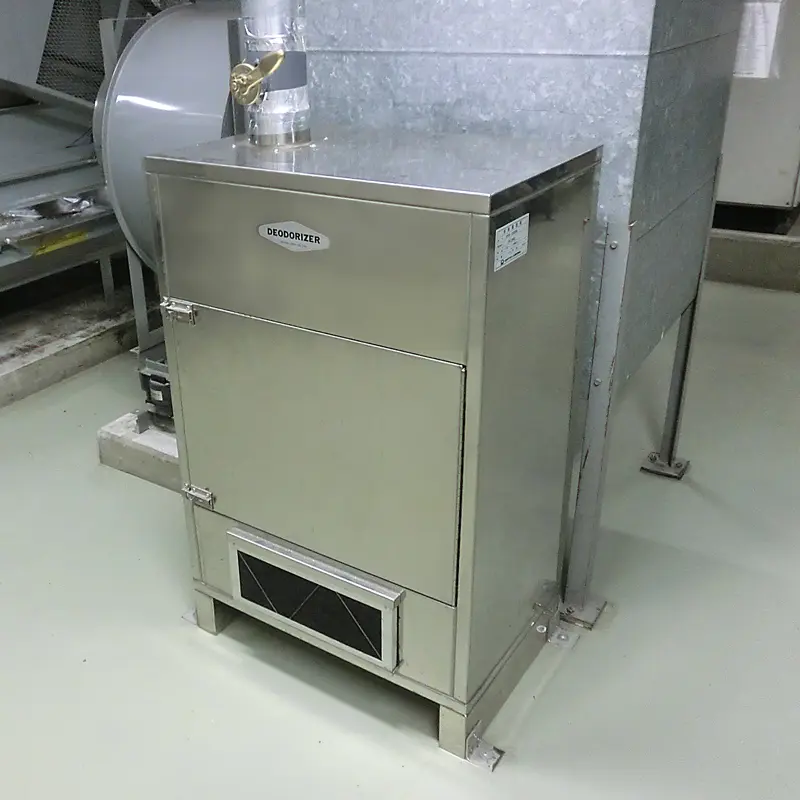

線香臭の近隣対策としてVFD-1020Nを設置しました。葬祭ホールの排気ダクトに消臭剤を混ぜ、においを低減してから排気します。消臭剤は無香ブレンドを使用しています。

※敷地境界線が近い排気には吸着脱臭フィルターがおすすめ

仕様

中和消臭器VFD-N/TMシリーズは、設置方法や使用時間に合わせて2シリーズ。

1.VFD-Nシリーズ(床置設置、電源不要タイプ)
排気ファンと連動して本体のチャッキダンパーが開閉し消臭剤が発散するタイプ。
型式 寸法(mm) 重量(kg) 材質 通過風量 対象OER
(最大値)
VFD- 1020N 605×400×1000 35 SUS304 1~2m³/分 200,000
1030N 605×400×1200 45 300,000
1050N 605×400×1600 55 500,000
1070N 820×570×1400 75 700,000
2.VFD-TMシリーズ(床置設置、タイマー付タイプ)
タイマー制御でモーターダンパーが開閉し消臭剤が発散するタイプ。臭いの発生する時間帯に合わせて運転できます。

タイマー付は、モーターダンパーの制御に電源が必要となります。

型式 寸法(mm) 重量
(kg)
材質 通過風量 電源
消費電力
対象OER
(最大値)
VFD- 1020TM 605×400×1000 40 SUS304 1~2m³/分 1φ100V
3/3W
200,000
1030TM 605×400×1200 50 300,000
1050TM 605×400×1600 60 500,000
1070TM 820×570×1400 80 700,000

付属部品

吹出ノズル
ダクト内に消臭剤を発散させるためのノズル。ノズルの本数はダクト幅に合わせて選定ください。(約300mmに1本必要)

ノズルの挿入方向は、悪臭物質と消臭剤の接触効率を考慮して長手方向が望ましい。ノズルの長さはダクトに合わせて切断し、調整してください。

ボリュームダンパー
消臭器の通過風量を調節するためのダンパー。消臭器とダクトの接続部分に必ず設置してください。
片落管
スパイラルダクトで配管の場合にご用意ください。スパイラルダクトと吹出ノズルの接続に必要です。
ノズルキット
吹出ノズルの固定に必要です。ノズルの材質、本数に合わせてご用意ください。
付属部品仕様
商品名 型式 材質 仕様
吹出ノズル DCN-60 SUS 50φ、600mm長
PVC
DCN-100 SUS 50φ、1000mm長
PVC
ボリュームダンパー VD-100 SUS 100φ
鋼板
PVC 100φ、両端ソケット型
片落管 - SUS 100φ×50φ
亜鉛鋼板
ノズルキット カラー+キャップ SUS カラー、キャップ
PVC

消臭剤

中和消臭器消臭剤

中和消臭器には専用の植物精油消臭剤をご使用ください。VFD-N/TMシリーズは袋型タイプとなります。詳しくは中和消臭器の消臭剤をご覧ください。

中和消臭器カタログ

中和消臭器のPDFカタログを見る

中和消臭器のカタログは画像をクリックすると閲覧できます。

印刷したカタログをご希望の場合は、下記お問い合わせバナーよりご連絡ください。
