配管や空調で室内をまとめて消臭

PE-XA・XB(1200平方メートルまで)
森林浴消臭器写真

120平方メートル以上の広いスペースを消臭する室内用消臭器です。植物精油消臭剤で室内の気になるにおいを消臭します。消臭後はさわやかな空間が広がります。空調に接続したり、専用配管で設置します。

大容量!室内をまとめて消臭
導入事例
介護施設、病院(体臭、排泄物臭)
ホテルのエントランス(カビ臭、タバコ臭)
パチンコ店、スポーツジムなど(タバコ臭、汗臭)

設置方法

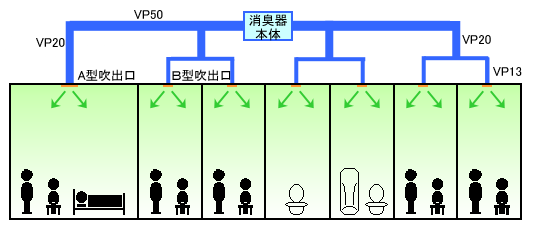

1.専用配管方式
脱臭の対象となる部屋に吹出口を設け、専用配管で植物精油消臭剤を発散させる方式です。配管工事を伴うため、新設物件におすすめの消臭方式です。

<専用配管方式のメリット>

  • 消臭剤の発散量を2段階で調節!消臭器本体と吹出口の2段階調整となります。個々の対象場所で臭気の強さや広さに対応できます。
  • 設定いらずで、非常にスマート!天井面に取付けた吹出口から消臭剤が発散。においの発生源付近で消臭し、においの拡散を防ぎます。電源・運転時間は消臭器本体で設定します。

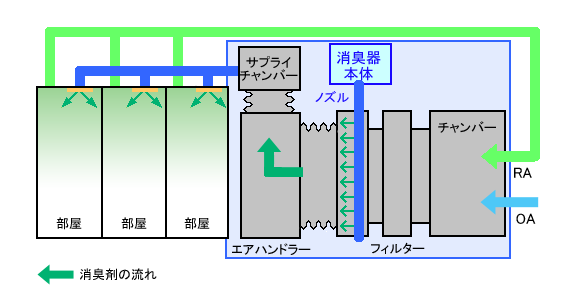

2.空調・換気システム組込方式
空調や換気システムに植物精油消臭剤を発散させる方法です。空調のエアと共に消臭剤が室内に届き、建物全体を効率よく消臭することができます。50φの吹出ノズルを差し込むだけ、後付け設置も簡単です。
  • 電源・運転時間は、通常空調機と連動させます。
  • フィルター通過後、エアハンドラー手前(負圧側)にノズルを挿入します。
  • 換気システムで、新鮮外気(OA)が室内に送られる場合は、外気取入口にノズルを挿入します。
XA(XB)型は空調機械室内の空気を吸込むタイプ(室内空気吸込型)です。ダクト内の空気を吸込むタイプ(ダクト空気吸込型)_XX型もあります。詳しくはお問い合わせください。

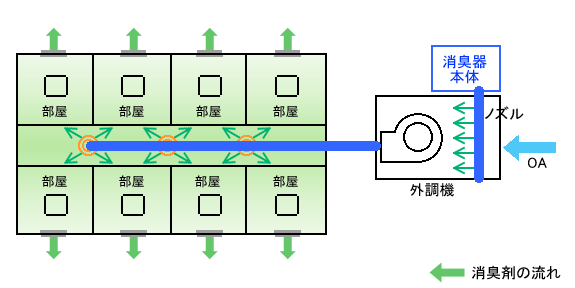

3.外調機組込方式
外調機に植物精油消臭剤を吹出し、室内に消臭剤を発散させる方法です。外調機ファン手前(負圧側)にノズルを挿入します。

森林浴消臭器 PE-XA・XBシリーズ設置例

介護老人保健施設「B」
介護老人保健施設「B」のページへ介護施設全体をまとめて消臭
専用配管方式でフロア全体を消臭するシステムです。機械室や天井内に設置した消臭器から、各箇所に設けた吹出口へ配管を通して消臭剤を発散させます。 吹出口は小型で目立たずに消臭対策ができます。配管工事が必要な為、新築物件向けです。↑【設置方法1】
詳しく見る

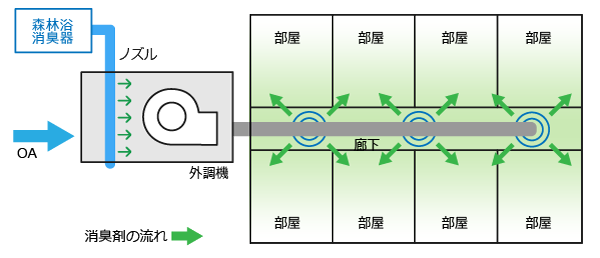

観光ホテル「P」
観光ホテル廊下イメージ消臭から香りによるリフレッシュへ
外調機を利用して消臭剤を館内全体に広げています。気体の消臭剤だからできる施工法です。途中でタバコ臭のにおい対策から香りの演出に変更しました。カートリッジを変えるだけ。機種変更せずに対応できます。↑【設置方法3】
詳しく見る

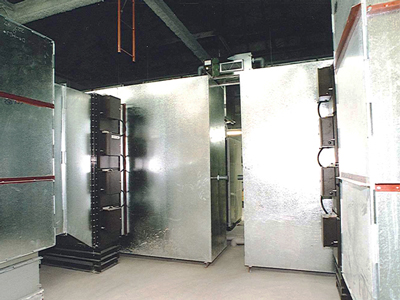

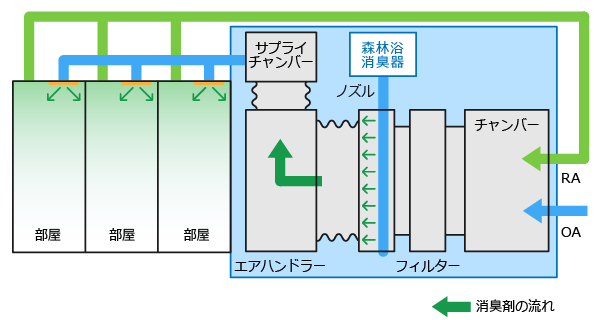

パチンコ店「B」
パチンコ店消臭例2セントラル空調におすすめ
空調機に森林浴消臭器を接続しOAと共に消臭剤を店舗内に発散させ、タバコ臭や体臭を除去します。タイマーで運転時間を制御、消臭剤は半年毎の交換です。↑【設置方法2】
スポーツセンター「T」
スポーツセンター消臭例1リフレッシュ効果もプラス
汗などのにおいを消しながら、リフレッシュやリラクゼーション効果をプラス出来るのがフィトンチッド消臭の特長です。オゾンと違い室内に発散しても人体に悪影響がないので、安心してお使い頂けます。↑【設置方法2】

消臭器仕様

標準タイプ(XA)
機種 PE-102XA PE-104XA PE-106XA PE-108XA PE-110XA
対象面積
(m²)
120~240 120~480 120~720 120~960 120~1200
外形寸法
(mm)
382×453×306H 475×453×306H 602×453×306H 729×453×306H 856×453×306H
重量(kg) 16 22 26 30 36
材質 SUS304/PVC(配管接続部)
電源 1φ 100V 46/56W
使用する消臭剤 カートリッジ型
消臭剤使用数 1~2個 1~4個 1~6個 1~8個 1~10個
大風量タイプ(XB)
機種 PE-104XB PE-106XB PE-108XB PE-110XB
対象面積(m²) 120~480 120~720 120~960 120~1200
外形寸法(mm) 525×453×306H 652×453×306H 779×453×306H 906×453×306H
重量(kg) 25 29 33 39
材質 SUS304/PVC(配管接続部)
電源 1φ 100V 111/151W
使用する消臭剤 カートリッジ型
消臭剤使用数 1~4個 1~6個 1~8個 1~10個

大風量タイプは50Hz地域で使用します。配管長50m以上、または吹出口数50個以上の場合にご利用ください。

標準タイプ、大風量タイプ共タイマー付の機種もご用意できます。運転時間を指定したい場合にご利用ください。

付属部品

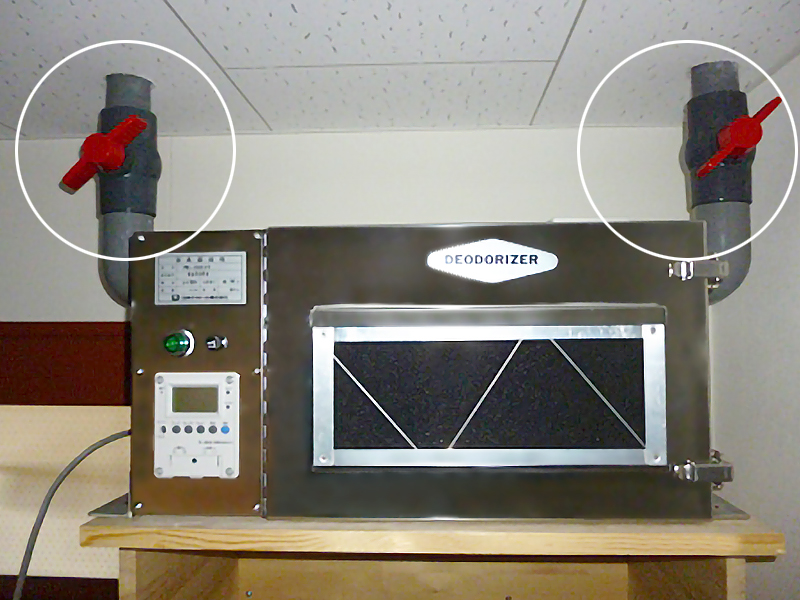

ボールバルブ
消臭器の風量調整に、設置方法の1.専用配管方式及び3.外調機組込方式で使用します。
ノズル・ノズルキット
空調機や外調機に消臭剤を吹出すためのノズルです。2.空調・換気システム組込方式、3.外調機組込方式で使用します。

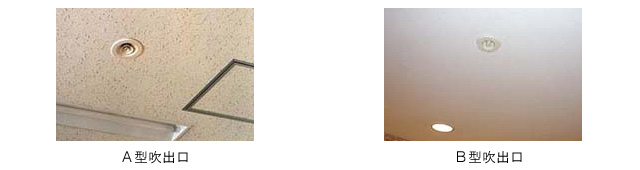

吹出口
1.専用配管方式で消臭剤を各部屋に吹出すために必要です。対象面積に合わせてA型とB型の2種類があります。A型吹出口はB型吹出口2個に相当します。
付属部品仕様
商品名 型式 材質 仕様
ボールバルブ - PVC 50φ、ソケット型
ノズル DCN-60(PVC) 50φ、600mm
DCN-100(PVC) 50φ、1000mm
ノズルキット - カラー+キャップ
吹出口 A型吹出口
ABS
  • アネモ型
  • 外径:115φ
  • 色:アイボリーホワイト
  • 対象面積:20~40m²
    (臭気が強い場合は10~20m²)
B型吹出口
  • アネモ型
  • 外径:70φ
  • 色:アイボリーホワイト
  • 対象面積:10~20m²
    (臭気が強い場合は5~10m²)

A型・B型ともメタリック塗装仕様有。その他の色をご指定の場合は、お打ち合わせの上ご注文ください。

消臭剤

森林浴消臭器消臭剤

森林浴消臭器には専用の植物精油消臭剤をご使用ください。PE-XA・XBシリーズはカートリッジタイプとなります。詳しくは森林浴消臭器の消臭剤をご覧ください。

森林浴消臭器カタログ

森林浴消臭器のPDFカタログを見る

森林浴消臭器のカタログは画像をクリックすると閲覧できます。

印刷したカタログをご希望の場合は、お問い合わせフォームよりご連絡ください。
